The post GIMEX: HAINBUCH kézi működtetésű patronos befogó család appeared first on Műszaki Magazin.

]]>
A német HAINBUCH cég kézi működtethető patronos befogói a modern gyártástechnológia nélkülözhetetlen eszközei.

Ezek a precíziós befogók kiváló stabilitást és megbízhatóságot nyújtanak a megmunkálás alatt, ami különösen fontos a nagy pontosságot igénylő megmunkálási folyamatok során. Az innovatív kialakításuk lehetővé teszi a gyors munkadarabcserét, ezzel növelve a termelékenységet és csökkentve az állásidőt. A hihetetlen szorítóerőnek köszönhetően jobb felületi minőséget és lassabb szerszámkopást érünk el. A HAINBUCH termékei hosszú élettartamúak és alacsony karbantartási igényűek.

A MANOK termékcsaládnál egy kézi- vagy pneumatikus cserekészülékkel a szorítópatronok kényelmesen és nagyon gyorsan cserélhetők. A szorítópatronokkal a befogó méretétől függően ø3 – 100 mm-ig tudjuk stabilan rögzíteni nyers (recézett szorítófelülettel) vagy már készre (sima szorítófelülettel) munkált alkatrészeinket. Standard szorítópatronok állnak rendelkezésre a négyszög és hatszög geometriájú munkadarabokhoz egyaránt és bármilyen alkatrészforma kialakítható a kopásálló HRC 60 keménységű vulkanizált szorítópatronokban.

Rendelkezésre állnak alap és esztergálható munkadarab ütközők, melyek a pozíció pontos meghatározása mellett további stabilitást nyújtanak az alkatrészeknek a megmunkálás során. A MANOK termékcsalád összes tagja a radiális szorítás során axiális mozgást végez, ami az ütköző felületre kényszeríti a munkadarabot. Ez a rendkívül stabil megfogás a munkadarab felületi minőségére is igen kedvezően hat, nem beszélve a szerszámok hosszabb élettartamáról.

A termékcsalád piros színű MANOK kis erőgépje praktikus, költséghatékony, és kifejezetten sokoldalú; alkalmazási lehetőségei szinte korlátlanok. A MANOK befogó felhasználható többek közt megmunkáló központoknál, mérőgépeknél, lézerírásnál, üregelő gépeknél, szögben történő befogásnál, forgatónyomaték vizsgálatnál, sűrített levegős csavarozónál, szerszám előbeállításnál, hegesztési varratpróbánál, csővágóknál, oszlopos fúrógépnél, vésőgépnél.

Ennek a kézi működtetésű befogónak a precizitása, merevsége, de 5 tengelyű gépen való optimális kezelhetősége is felhasználóbaráttá teszi, továbbá nem igényel különösebb karbantartást. A prototípusgyártás során – még a sorozatgyártást megelőzve – a kezdeti, fejlesztési, illetve kísérleti szakaszban a MANOK segítségével gyorsan és költséghatékonyan összeépíthető a munkadarabhoz illeszkedő patronos befogó készülék. Így kínálva lehetőséget a tesztelésére, a felmerült műszaki problémák megoldására, a szükséges korrekciók gyors és költségkímélő végrehajtására.

A MANOK továbbfejlesztett változata a MANOK plus. Ez ugyanazt a minőséget jelenti, mint a MANOK és még több lehetőséget foglal magába. Míg a MANOK-nál rugóval, a MANOK plus-nál mechanikusan történik az oldás. Az integrált kényszerű oldással nagyobb szorítási erő fejthető ki, lehetővé téve a MANDO szorítótüskés, két- és hárompofás felszerelését. A MANOK plus egyik nagy előnye a gyorsaság: még három perc sem kell a MANDO tüskés adapter, avagy szorítótüske felszereléséhez, sőt a hárompofás adapter felszerelése is max. három percet vesz igénybe. Az adapterek villámgyors felszerelése az alap készülékre olyan rugalmasságot biztosít, hogy azonos szerszámgépen egy munkadarab több megmunkálási folyamata is percek alatt elvégezhető.

MANOK plusz adapterekkel

A MANOK plus esetében természetesen azokat a szorítópatronokat és munkadarab ütközőket is felhasználhatjuk, amelyeket az esztergagépeken alkalmazunk a SPANNTOP és TOPlus rendszerek esetében. A beállítási felületek és a beállítási rögzítő hornyok is éppen úgy a sorozat felszereléséhez tartoznak, mint az integrált ütköző. Ráadásul a MANOK plus vízszintesen is felszerelhető, ezáltal hosszú alkatrészek vagy rudak megmunkálásához is kiválóan alkalmazható. Felfogó hornyok gondoskodnak a gépágyon az egyszerű és pontos helyzetpozicionálásról. Az optimális, állítható túlterhelés biztosítás továbbá egy különlegesen „finom” befogást tesz lehetővé.

MANOK termékcsalád karbon változatával, a CFK modellel a kicsi, erő és precíz jellemzők új értelmet nyertek. Hasonlóan egy hangyához, súlyának sokszorosát képes szorítóerőként kifejteni. A legkisebb méretosztályú megfogó csupán (Gr.52) 7 kg viszont szorítóereje 108.000 N, azaz több, mint 10 tonna egyszerű kézi működtetéssel. A MANOK CFK kisebb súlya révén jól alkalmazhatóvá válik olyan gépeken, melyek kisebb méretűek, így szerkezeti elemei kevésbé terhelhetőek; illetve palettacserélős rendszerek esetén, ahol a paletta teherbírásának és méretének ideális kihasználása fontos tényező a termelékenység szempontjából. Egy németországi orvostechnológiai eszközöket gyártó cégnél kulcsfontosságú volt a minél gyorsabb átállás, mivel széles termékpalettával rendelkeznek. Emellett az alkalmazott befogórendszernek a gépek adottságból fakadóan mind könnyűnek, mind automatizálhatónak kellett lennie. Így esett a választás a HAINBUCH MANOK plus CFK patronos befogó eszközére. Mára már 9 db karbonszálas MANOK-ot használnak, és a termelésért felelős mérnök nyilatkozata szerint, ha kellene, ismét ezt a megoldást választanák.

MANOK plus CFK

MANOK plus CFK Gr.65 befogó számokban:

  • szorítási átmérő tartomány: ⌀3-65 mm,
  • 120 kN radiális szorítóerő,
  • ≤ 0,01 ismétlési pontosság,
  • 10,3 kg tömeg,
  • <1 perc szorítópatron csere,
  • <3 perc tüskés és szorítópofás adapterek cseréje,
  • HRC60 kopásálló szorítópatron.

A MANOK termékcsaláddal a szerszámgyártók által ajánlott nagy forgácsolási sebesség érhető el, különösen nagyolásnál. A szerszámok jobb kihasználásával csökkenthetők a költségek, és vékonyfalú daraboknál sincs torzulás. A fent ismertetett fejlesztésekkel a MANOK patronos befogók rövid idő alatt nélkülözhetetlen univerzális befogó készülékké alakíthatóak. Az átszerelési idő 90%-kal csökkenthető, mivel csak a szorítópatronokat és a munkadarab ütközőket kell cserélni, a készülékek időrabló beállítása szükségtelen.

A megmunkálási folyamatok során gyakran kihívást jelent a stabil, pontos és gyors munkadarab-befogás megvalósítása. Azok számára, akik szeretnék javítani a gyártási hatékonyságot és minimalizálni az állásidőt, érdemes megfontolni a HAINBUCH MANOK mechanikus befogási megoldásainak alkalmazását. A HAINBUCH MANOK megfogói különösen hasznosak lehetnek olyan helyzetekben, ahol a rugalmasság és a precizitás alapkövetelmény.

Azoknak, akik kíváncsiak, hogyan működik a gyakorlatban, van lehetőségük a piros színű alap MANOK 65-ös méretosztályú megfogót kötelezettségek nélkül kipróbálni, hogy saját tapasztalatok alapján dönthessenek a használatáról.

További információ:

Csonka Szabolcs értékesítési vezető
GIMEX-Hidraulika Kft.
a HAINBUCH hivatalos partnere
sales@gimex.hu
www.gimex.hu


Ha feliratkozik a Műszaki Magazin Hírlevelére, sosem marad le a híreinkről! További friss híreket talál a Műszaki Magazin főoldalán! Csatlakozzon hozzánk a Facebookon is!

The post GIMEX: HAINBUCH kézi működtetésű patronos befogó család appeared first on Műszaki Magazin.

]]>
GIMEX: HAINBUCH automatizált szorítópatron és tokmánycsere https://www.muszaki-magazin.hu/2024/08/05/hainbuch-gimex-automatizalt-szoritopatron/ Mon, 05 Aug 2024 06:00:34 +0000 https://www.muszaki-magazin.hu/?p=30703 Kifogástalan Befogástechnika Kis és középszériás alkatrészgyártás, nagy hatékonyság mellett? Hogyan lehetséges ez automatizált munkadarab befogástechnikával? A német HAINBUCH cég évtizedek óta bevált patronos tokmányai és szorítótüskés megfogóinak továbbfejlesztett típusai megfelelnek a teljesen automatizált gyártósorok követelményeinek. Az új intelligens megfogók képesek mérni és ellenőrizni a tokmány szorítóerőt, az üzemi hőmérsékletet, a fordulatszámot, a munkadarab felfekvésének pozícióját […]

The post GIMEX: HAINBUCH automatizált szorítópatron és tokmánycsere appeared first on Műszaki Magazin.

]]>
Kifogástalan Befogástechnika

Kis és középszériás alkatrészgyártás, nagy hatékonyság mellett? Hogyan lehetséges ez automatizált munkadarab befogástechnikával? A német HAINBUCH cég évtizedek óta bevált patronos tokmányai és szorítótüskés megfogóinak továbbfejlesztett típusai megfelelnek a teljesen automatizált gyártósorok követelményeinek. Az új intelligens megfogók képesek mérni és ellenőrizni a tokmány szorítóerőt, az üzemi hőmérsékletet, a fordulatszámot, a munkadarab felfekvésének pozícióját és átmérőjének értékeit.

Kevesebb a szakképzett munkaerő, kiszámíthatatlan a beérkező megrendelések mennyisége és egyre speciálisabbak a vevői igények, amelyek egyre jobban befolyásolják a termelés tervezésének fontosságát. Különösen a 100 alatti darabszám esetén az automatizálás jelenthet különbséget. A szerszámgépen, a roboton és a kezelőn kívül a megvalósítás döntő kiindulópontja a beállítás és a munkadarab megfogásának folyamata.

A gyártási folyamatok megbízhatósága mindennek az alapja. A problémamentes, alacsony karbantartás igényű gyártás rendkívül rövid beállítási időkkel és kezelő nélküli kiszolgálással az automatizálási folyamat előfeltétele. A befogóeszköz összekapcsolja a munkadarabot és a megmunkálást. A gyártási folyamat megbízhatósága csak akkor érhető el, ha a befogási technológia forgácsálló, kevés szennyeződést visz be a szerszámgépbe és kompatibilis a hűtő-/kenőanyag-rendszerekkel. Mindezen követelmények mellett a megfogási technológiának is könnyen és gyorsan beállíthatónak kell lennie a pontosság és az ismételhetőség feláldozása nélkül. Ha manuálisan működik a folyamat, az automatizálás különböző szakaszokban valósítható meg.

Gyorsan megvalósítható automatikus szorítófejcsere

Az automatizált szorítópatron csere nagyon praktikus lehetőség különböző befogási átmérőjű, befogóprofilú és befogómélységű munkadarabok gyártásához. A szorítóelemek, például a szorítópatronok automatikusan cserélhetők robottal, portálon vagy közvetlenül a gép orsóján keresztül munkadarabütközővel és anélkül. A pneumatikus cserekészülékkel ellátott robotmegfogó eltávolítja a szorítópatront a munkadarab ütközővel együtt a betöltő állomásról, és így másodpercek alatt felszereli a tokmányt a megfelelő szorítópatronnal a megmunkálásnak és a munkadarabnak megfelelő átmérővel, befogóprofillal és ütközőváltozattal. Ezután a munkadarabot rögzítjük és megkezdjük a megmunkálást.

A komplett tokmányok automatikus cseréje percek alatt

A gyorscserélő rendszerek, mint például a HAINBUCH centroteX AC, nagyobb fokú automatizálást tesznek lehetővé, még kis szériák esetén is külső és belső szorításnál. Ez lehetővé teszi egy teljes befogóberendezés, azaz egy tokmány vagy tüskés megfogó, megfelelő szorítóelemekkel történő, ember nélküli cseréjét. A robot vagy portál a befogóeszközt a centroteX AC interfészére helyezi a szerszámgép orsóján. A gyorscserélő rendszer egy bajonett-mechanizmuson keresztül reteszel, amelyet mechanikus működtetőelem rögzít. Az integrált furatok biztosítják a megbízható gyártási folyamatot, amelyeken levegős ellenőrzés és öblítés is biztosított. Számos levegős furat is ellenőrzi a tokmánycsere folyamatot, és ezt továbbítja a szerszámgép vezérlésének. A folyamat megbízhatóságát az alkalmazott szorítóeszközök azonos koncentrikussága és gyártási pontossága biztosítja. A gyorscserélő rendszerek 0,003 mm-nél kisebb átállási pontossággal rendelkeznek, így nincs szükség beállításra.

A teljesen autonóm gyártás is csak a megfelelő munkadarab megfogó eszköz mellett működik. A HAINBUCH egy úttörő automatizált gyártási folyamatot fejlesztett ki, amelyben a szerszámgépek teljesen önállóan alakítják át megfogásaikat. A munkatársak csak a befogóeszközöket és a nyers alkatrészeket biztosítják. Több gép párhuzamosan és teljesen függetlenül is gyárthat. Egyszerre is működhetnek vagy az egész műszak teljesen függetlenül működhet egymástól.

A megbízható gyártási folyamatokat méréstechnikával felügyelt szorítóeszközök biztosítják. Az olyan szenzoros rögzítési technológia, mint a HAINBUCH IQ sorozata, kiegészíti az automatizálást a szorítóerő, az ütköző felület vagy a munkadarab átmérőjének paramétereinek rögzítésével az orsón végzett in-line méréssel vagy egy off-line állomáson keresztül. A mért értékek továbbíthatók a szerszámgép vezérléshez, és így folyamatkorrekció is elvégezhető. A dokumentáltság vagy a 100%-os ellenőrzés szintén garantált. Az automatizált gyártási folyamatot felügyelik, és a folyamatot stabilan tartják még a legkisebb szériák esetén is. A vezérlés alapjel beállítást hajt végre. Ha eltérések lépnek fel, üzenetet ad ki vagy javítást kezdeményez. A monitorozásból nyert adatokkal hosszú távú ellenőrzés lehetséges, az úgynevezett „állapotfigyelés”. Ez a DIN EN 1550 szabvány szerinti nyomon követhetőséget is biztosítja.

További információ:

Csonka Szabolcs értékesítési vezető
GIMEX-Hidraulika Kft.
a HAINBUCH hivatalos partnere
sales@gimex.hu
www.gimex.hu


Ha feliratkozik a Műszaki Magazin Hírlevelére, sosem marad le a híreinkről! További friss híreket talál a Műszaki Magazin főoldalán! Csatlakozzon hozzánk a Facebookon is!

The post GIMEX: HAINBUCH automatizált szorítópatron és tokmánycsere appeared first on Műszaki Magazin.

]]>
HAINBUCH tokmány gyorscsere rendszerek https://www.muszaki-magazin.hu/2024/03/26/tokmany-hainbuch-gyorscsere-rendszer/ Tue, 26 Mar 2024 05:00:28 +0000 https://www.muszaki-magazin.hu/?p=28992 Kifogástalan Befogástechnika: Tokmány csere, tokmány szállítás, tokmány tárolás Kis- és közép szériás alkatrészgyártás átalakulásával a cégeknek lépést kell tartaniuk a változásokkal. Fontos, hogy képesek legyenek alkalmazkodni a megújuló helyzetekhez és a változó igények kiszolgálásához. A HAINBUCH a megrendelésekhez igazodó gyors reagáláshoz és a problémamentes gyártási folyamatokhoz fejlesztette ki a centroteX S standardizált tokmány gyorscsere rendszerét. […]

The post HAINBUCH tokmány gyorscsere rendszerek appeared first on Műszaki Magazin.

]]>
Kifogástalan Befogástechnika: Tokmány csere, tokmány szállítás, tokmány tárolás

Kis- és közép szériás alkatrészgyártás átalakulásával a cégeknek lépést kell tartaniuk a változásokkal. Fontos, hogy képesek legyenek alkalmazkodni a megújuló helyzetekhez és a változó igények kiszolgálásához. A HAINBUCH a megrendelésekhez igazodó gyors reagáláshoz és a problémamentes gyártási folyamatokhoz fejlesztette ki a centroteX S standardizált tokmány gyorscsere rendszerét. Az új fejlesztésű Handling Line tokmány mozgató kocsival kiegészülve a centroteX S által biztosított villámgyors tokmánycserén kívül, a tokmányok mozgatása, a tokmányok szállítása és a tokmányok tárolása is egyszerűsödik.

CentroteX S a standardizált tokmány gyorscsere rendszer

A centroteX S gyorscserélő rendszerének használatával tovább csökkenthető a tokmányok és befogó-eszközök csereideje, kisebb orsócsatlakozással rendelkező szerszámgépek esetében is. A kompakt kialakítás mellett még rövidebb idő alatt igazodhatunk a vevői igényekhez, amellyel teljes rugalmasság mellett használhatjuk különböző tokmányainkat és befogóeszközeinket esztergagépeken, megmunkálóközpontokon, köszörűgépeken vagy akár egyedi célgépek esetén is.

A gyorscserélő rendszerre való beruházás akár fél év alatt megtérül, hiszen a befogókészülékek gyors cseréjével sok időt takaríthatunk meg. A felszabadult munkaórák számát figyelembe véve az adott év végére több 8 munkaórás műszakot spórolhatunk meg. Az egyszerű átszerelési folyamatoknak köszönhetően az átszerelések ideje pontosan meghatározhatóak és kalkulálhatóvá vállnak a mellékidők.

A centroteX S rendszer további előnye, hogy elegendő egy csavart működtetni a gépoldali és készülékoldali csatlakozó rögzítésére, így még több beállítási időt takarítunk meg. Alacsony meghúzási nyomaték és ergonomikus működtetés mellett, még gyorsabban cserélhetjük le befogó eszközeinket, mindezt ≤0,003 ismétlési pontosság mellett. Egy perc alatt lecserélhetjük 3- vagy 4-pofás tokmányainkat egy TOPlus szorítópatronos vagy egy MAXXOS szorítótüskés megfogóra. Az orsóáteresztés 52 mm-ig biztosított a centroteX S rendszer használata esetében. A ø224 mm-es átmérőnek köszönhetően a centroteX S egy ideális gyorscserélő rendszer a kis munkaterületű gépek esetében.

CentroteX S rendszer

Tokmány csere kevesebb, mint egy perc alatt!

  • csak egy radiális rögzítő-csavar használata szükséges,
  • alkalmas A2-5, A2-6, ø140 és ø170 illesztéssel rendelkező géporsókhoz,
  • pontosság ≤ 0,003 mm – beállítás nélkül,
  • ergonomikus és egyszerű kezelés,
  • érzéketlen a szennyeződésekre.

Handling Line kocsi

Handling Line kocsi

Hatékony és ügyes, ilyennek kell lennie a gyártási folyamatnak az elejétől a végéig. Nem mindig elég, ha „csak” egy kiváló tokmány gyorscserélő megoldással rendelkezünk. A HAINBUCH Handling Line segítségével egyszerűen és gyorsan beállíthatja a megfelelő szorítóeszközt a szerszámgépén és biztonságosan tárolhatja a használaton kívül lévő tokmányait. Ez konkrétan azt jelenti, hogy a befogóeszközöket szakszerűen és tisztán tudja tárolni a raklapra helyezhető speciális szorítóeszköztartókkal, rögzítőkeretekkel és burkolattal. Ezzel megelőzhető a szennyeződések kialakulása a szorítóeszközöknél, ami feltétele a tokmányok pontosságának garantálására. A HAINBUCH Handling Line rendszer egyben egy kézi emelő béka és egy kinyitható darurendszer. Könnyen mozgatható és kis helyigénnyel rendelkezik. A béka és a darurendszer egy olyan keretre van elhelyezve, amelyen a tároló raklapok helye van kialakítva. A tároló polcról egyszerűen felhelyezhető a Handling Line kocsira az a raklap, amelyben a cserélendő tokmány van elhelyezve. A darurendszer egy elektromos működtetésű kézi kezelővel ellátott egység, amelynek áramellátását akkumulátor biztosítja, ezáltal nem szükséges a szerszámgép mellett kialakított áramforrás sem. A HAINBUCH Handling Line rendszer használata különösen felértékelődik olyan üzemekben, ahol nincs kiépítve darurendszer vagy nehezen hozzáférhető helyen van szerszámgépünk. A tokmányszerelésre fordított idő a Handling Line kocsival felgyorsul és ergonómiai szempontból sokkal könnyebb lesz a szerelés folyamata. A Handling Line rendszer biztosítja a tokmányok és különböző befogóeszközök hosszú élettartamát, a rugalmas használatot, megkönnyíti a munkát, valamint időt és ezzel költséget takarít meg. A rendszer további előnye, hogy akár később is bővíthető és a már HAINBUCH centroteX gyorscsere rendszerrel rendelkező felhasználók számára tovább gyorsítja a tokmányok csere idejét, egyszerűsíti a tokmányok szállítását és tárolását.

A szorítóeszközök gyors cseréje, szállítása és tárolása:

  • a szorítóeszközöket a megfelelő tárolás védi a szennyeződésektől,
  • a szorítóeszközök mindig kéznél vannak, könnyen mozgathatóak,
  • rugalmas használat különböző szerszámgépek között,
  • tokmány csere csarnokdaru nélkül is lehetséges.

monteq cserélő eszköz

Főleg a nehéz tokmányok esetén vagy nehezen hozzáférhető helyeken, ahol nagyobb erőt kell kifejteni a szerelésnél, ami sérüléshez, húzódáshoz vezethet, ott értékelődik fel a monteq eszköz használata. A monteq cserélő eszköz kimondottan a centroteX S és centroteX M rendszerekhez lett tervezve. Minden eleme igazodik a gyors és ergonomikus tokmánycseréhez. A használata nagyon egyszerű. A gyorsrögzítésű csapoknak köszönhetően pillanatok alatt le- és felcsatlakoztathatjuk a monteq készüléket a tokmányunkhoz vagy befogóeszközünkhöz. Ezután azt bármelyik irányba a fogantyúknak köszönhetően egyszerűen forgathatjuk és mozgathatjuk. A tokmány főorsóra történő felhelyezésének és rögzítésének megfelelő pozícióit szimbólumok jelzik.

monteq cserekészülék használat közben

A HAINBUCH centroteX gyorscsere rendszereivel és Handling Line kocsi kombinációjával garantált a gyors, ergonomikus és biztonságos tokmány csere, tokmány szállítás és tokmány tárolás. Ez a megoldás csomag garantálja a rugalmas alkatrészgyártás legmagasabb szintjét.

További információ:

Csonka Szabolcs értékesítési vezető
GIMEX-Hidraulika Kft.
a HAINBUCH hivatalos partnere
sales@gimex.hu
www.gimex.hu


Ha feliratkozik a Műszaki Magazin Hírlevelére, sosem marad le a híreinkről! További friss híreket talál a Műszaki Magazin főoldalán! Csatlakozzon hozzánk a Facebookon is!

The post HAINBUCH tokmány gyorscsere rendszerek appeared first on Műszaki Magazin.

]]>
30 éves a Gimex https://www.muszaki-magazin.hu/2023/05/15/30-eves-gimex/ Mon, 15 May 2023 05:45:19 +0000 https://www.muszaki-magazin.hu/?p=25237 A Gimex-Hidraulika Kft. 1993-ban indult egy győri panellakás nappalijából. A cég azóta is száz százalékban magyar tulajdonú, ma már másodikgenerációs vállalkozás. Tevékenysége gépipari elemek B2B kereskedelméből és a kapcsolódó szervizszolgáltatásból tevődik össze. A vállalkozás huszonöt főt foglalkoztat, több európai gyártót képvisel Magyarországon, köztük a német ROEMHELD-csoportot, az Erwin Halder-t, és a HAINBUCH-ot. A járműipartól kezdve […]

The post 30 éves a Gimex appeared first on Műszaki Magazin.

]]>
A Gimex-Hidraulika Kft. 1993-ban indult egy győri panellakás nappalijából. A cég azóta is száz százalékban magyar tulajdonú, ma már másodikgenerációs vállalkozás. Tevékenysége gépipari elemek B2B kereskedelméből és a kapcsolódó szervizszolgáltatásból tevődik össze. A vállalkozás huszonöt főt foglalkoztat, több európai gyártót képvisel Magyarországon, köztük a német ROEMHELD-csoportot, az Erwin Halder-t, és a HAINBUCH-ot. A járműipartól kezdve a mezőgazdaságon át több iparágba is szállítanak termékeket, de a partnerek jelentős része a gép- és autóiparhoz kötődik. A harmadik évtized kezdetére a Gimex éppen félúton jár a kisvállalkozásból a középvállalkozássá vezető úton. Csonka Szabolcs értékesítési vezető 15 éve, Kiss Richárd műszaki és logisztikai vezető pedig 10 éve aktív részese a Gimex életének. A cég alapításának 30. évfordulója alkalmából válaszoltak kérdéseinkre.

Mi volt a legnagyobb változás a cég életében?

Kiss Richárd: A Gimex kezdetben egy egyszemélyes mikróvállalkozásként indult, amely gépipari elemeket importált. Az ezredfordulóra azonban a műhelyünkben már hidraulikus tápegységek és munkahengerek tervezése és gyártása zajlott, majd a német ROEMHELD cégcsoport kizárólagos magyarországi forgalmazási jogával a cég a magyar autóipar beszállítójává vált. Azóta számos európai gyártó céggel működünk együtt, mint például a német HAINBUCH és Halder. A tevékenység 2006 óta saját tulajdonú, győri telephelyünkön folyik. 2014-ben a cég árbevétele már meghaladta az évi nettó 1 milliárd forintot és 2022-re elérte az 1,8 milliárd forintot. Az alapító Görcs Imre halálát követő kényszerű, de sikeres generációváltás után is töretlen maradt a Gimex fejlődése. Bár megújult a cég a generációváltással, a Gimex csapata az elmúlt nyolc évben stabil maradt és több munkatárssal is már tíz- vagy tizenöt éve dolgozunk együtt. Azon túl, hogy kereskedelmi tevékenységet folytatunk, az utóbbi időben arra összpontosítottunk, hogy teljes körű szolgáltatást nyújtsunk ügyfeleinknek a tervezéstől a kivitelezésig, valamint az általunk nyújtott szolgáltatás magában foglalja az átadott berendezések beüzemelését és a rendszeres karbantartást is.

Csonka Szabolcs: A Gimex harminc éves fennállásának felét saját magam is megtapasztaltam. A korábbi faxolástól eljutottunk a vállalatirányítási rendszerből való automatikus email-kiküldésig, a kézzel rajzolt műszaki skiccektől a tervező programig, a részlegek munkamegosztásáig, így külön van backoffice, marketing, pénzügy, raktár és szerviz csapatunk. A kézi útváltóval működtetett tápegységtől eljutottunk a vezeték nélkül vagy értintőképernyőn keresztül vezérelt kivitelig. Hidraulikus tápegységeink már a szerszámgépekkel és a robotokkal kommunikálnak. A termékek értékesítésén túl mára komplett szolgáltatást nyújtunk a tervezéstől a kivitelezig. Minden mérföldkő hozzátett ahhoz, ahol most tartunk, minden nagy beruházás, fejlesztés látványos ugrást eredményezett.

Milyennek látják az ügyfélelégedettség oldaláról az elmúlt évtizedeket?

Csonka Szabolcs értékesítési vezető

Csonka Szabolcs: Az első évtizedben inkább kereskedő cég voltunk, stabil külföldi beszállítói kapcsolataink révén hidraulikus termékek és munkahenger alapanyagok értékesítésével foglalkoztunk. A kereskedelmen túl már ekkor is a lehető legmagasabb szintű szakmai támogatásra törekedtünk. A kétezres évek elején a ROEMHELD cégcsoport kizárólagos, magyarországi szerződéses partnereként bekerültünk a magyar autó- és gépiparba. Az elvárások egyre magasabbak lettek, a kereskedelmen kívül a műszaki támogatás és szerviz területén is jelentős fejlesztéseket hajtottunk végre. A fejlődés fokozatosan, lépésről-lépésre történt. Ma tapasztalt szakember gárdával rendelkezünk, továbbképzések nélkül pedig elképzelhetetlen a hosszú távú fennmaradás. A folyamatos innováció mindannyiunk számára inspiráló, a Gimex pedig egy vevőközpontú és a partnereivel együtt folyamatos fejlődésre törekvő vállalkozás.

Közel tízezer cégnek, egyéni vállalkozásnak és magánszemélynek nyújtottunk már szakmai támogatást. Tevékenységünk jelentős részét Magyarországon végezzük, de szállítottunk különböző hidraulikus egységeket már Ausztriába, Szlovákiába, Romániába, Szlovéniába, valamint Kínába és Thaiföldre is.

Kiss Richárd: Számunkra nagyon fontos a vevői elégedettség, ezért igyekszünk rugalmasan és ügyfélközpontúan működni. 2016-ban áthelyeztük a hangsúlyt a hidraulikáról a munkadarab-befogástechnikai elemek és rendszerek B2B értékesítésére, amelyek nagy része hidraulikusan működik. Szerviztevékenységünkkel kiegészítve, komplett megoldást nyújtunk a tervezéstől a kivitelezésig, egyedi vagy kisszériás tápegységek, munkahengerek, hidraulikus, pneumatikus és villamos rendszerek, szerszámrögzítő rendszerek kiépítésével, összeszerelésével, beüzemelésével, karbantartásával. Raktárkészletünket is folyamatosan bővítjük. Ahogy a piaci igények változtak, fokozatosan áttértünk a digitális működésre. Ma már minden a vállalatirányítási rendszerben kerül rögzítésre, és minden munkafolyamatunk szabályozva van. Az informatikai rendszerünket folyamatosan fejlesztjük annak érdekében, hogy kollégáink hatékonyabban tudják ellátni a feladataikat, ami a vevőink számára is kényelmesebb ügyintézést jelent. Szerelőink egy teljesen felszerelt szervizautóval rendelkeznek, ami tartalmazza a leggyakoribb elektromos és kézi szerszámokat, szerelési segédanyagokat, hidraulikus tömlő gyártó berendezést és különböző diagnosztikai eszközöket, így próbálunk felkészülni a legváratlanabb helyzetekre az ország bármely részén.

A befogók területén hogyan látják a Gimex termékeit a mai felhasználói környezetben és mi a következő technológiai lépcsőfok?

Csonka Szabolcs: A Gimex nagy előnye, hogy hidraulikus cégként kezdte meg tevékenységét, mivel a munkadarab befogó rendszerek jelentős része hidraulikusan működik. A hidraulikát az esetek többségében nem lehet kiváltani, mivel általa érhetőek el a legnagyobb szorító és támasztóerők a legkisebb beépítési helyeken. Az automatizálás és a digitalizáció terjedésével egyidejűleg azonban a hidraulikus rendszerek is fejlődnek. Ma már egy hidraulikus munkadarab megfogó készülék szorítóelemei pneumatikus és elektromos pozíció lekérdező elemekkel, felfekvés figyeléssel vannak kialakítva, hogy garantálják a lehető legmagasabb folyamatbiztonságot. Egy automatizált rendszerben minden egyes munkafolyamatról visszacsatolást kell adnunk. Ahhoz, hogy megtaláljuk a legjobb megoldást, a hidraulikán kívül pneumatikus és elektromos ismeretekkel is rendelkeznünk kell. Ezért a munkatársaink folyamatos továbbképzése kiemelt fontosságú. Német beszállítónk legújabb fejlesztéseiben az ipar 4.0 teljes mértékben jelen van, például a ROEMHELD cégcsoport legújabb munkadarab megfogó egységei a szorítási erőket és a munkadarab pozícióit is továbbítják. A HAINBUCH cég karbonszálas befogótokmányai akár 7.000 1/min fordulat közben továbbítják a szerszámgépnek az aktuális szorítóerő és munkadarab pozíciók pontos értékeit. A Halder legegyszerűbb kézi reteszelő csapjai is induktív jeladókkal vannak ellátva, hogy minimalizálják az emberi hibát a munkafolyamatok során.

Kiss Richárd műszaki és logisztikai vezető

Kiss Richárd: Minden igény egyedi, de állandó az elvárás, hogy a végtermék felhasználóbarát legyen. Egyszerűnek hangzik, de sokszor nehéz meghatározni milyen egyedi kivitel szolgálná maximálisan a célokat. Fontos, hogy törekedjünk az egyszerűségre, az alap és biztonsági alkatrészeken kívül csak olyan elemeket építsünk a készülékbe, amelyre tényleg szükség van. A működési elv mellett, figyelni kell többek között az optimális méretre, kivitelre, mozgathatóságra, energiatakarékosságra, biztonsági előírásokra és az egyszerű karbantarthatóságra. Egyedi tápegységek kivitelezésekor lényeges, hogy zajszegények, helytakarékosak és szabványos/moduláris alkatrészekkel felszereltek legyenek, amelyek elősegítik a tápegység későbbi bővíthetőségét és átépíthetőségét. Szükség esetén kerettel védjük a tápegységet a mechanikai hatásoktól, a mozgatást keretre épített kerekekkel, vagy emelőszemmel oldjuk meg. A tápegységeket igény szerint villamos és PLC vezérléssel építjük. Hidraulikus és villamos vezérlés mellett, egyedi munkahengerek és egyedi méretű és formájú tartályok tervezését, valamint összeszerelését is vállaljuk, így a folyamat egy kézben összpontosul.

Mire számíthatunk a Gimextől a jövőben, milyen terveik vannak amiket már most megoszthatnak olvasóinkkal?

Csonka Szabolcs: Kiemelten fontos számunkra a Z-generáció elérése, bevonása. Kommunikációnk fontos része a közösségi oldalakon való aktív jelenlét, mindezt kiegészítjük szakmai szimpóziumokkal, nyílt napokkal, szakkiállításokkal és felsőoktatási szemináriumokkal. Szoros kapcsolatot ápolunk az ország több műszaki főiskolájával, egyetemével, szakközépiskolákkal, a kereskedelmi és iparkamarával. A szakma alapjait gyakorlatban igyekszünk megismertetni a jövő szakembereivel. Fontosnak tartjuk a tudásátadást, céglátogatások szervezését, termékek bemutatását, a fiatalok pályaválasztásának segítését.

Kiss Richárd: Két éve helyeztük üzembe a napelem-rendszerünket. Ekkor még nem volt energiaválság, a zöldebb működés és a fenntarthatóság volt az elsődleges szempontunk, kialakult helyzet miatt a környezetvédelmi előnyök mellett a gazdasági előnyök is felértékelődtek. Utólag több szempontból is igazán hasznos fejlesztésnek bizonyult a napelemrendszer telepítése. A jövőben szeretnénk teljes mértékben elektromos árammal fűteni. Itt szóba jöhet további inverterek felszerelése is vagy akár a komplett gázrendszer lecserélése is. A jelenlegi rendszerünk jelentős többletet termel, mint a fogyasztásunk, és úgy terveztük, hogy a későbbiekben még további panelekkel tudjuk bővíteni. Ezzel párhuzamosan zajlik az autóflottánk cseréje plug-in hibrid meghajtású gépjárművekre, és a telephelybővítés is a tervezési fázisban tart már.

További információ:

sales@gimex.hu
www.gimex.hu


Ha feliratkozik a Műszaki Magazin Hírlevelére, sosem marad le a híreinkről! További friss híreket talál a Műszaki Magazin főoldalán! Csatlakozzon hozzánk a Facebookon is!

The post 30 éves a Gimex appeared first on Műszaki Magazin.

]]>
HAINBUCH SYSTEM a hosszú munkadarab átállási idők ellen https://www.muszaki-magazin.hu/2022/12/07/hainbuch-system-hosszu-munkadarab-atallasi-idok-ellen/ Wed, 07 Dec 2022 05:00:01 +0000 https://www.muszaki-magazin.hu/?p=23143 Kifogástalan befogástechnika A különféle megmunkálási módok, az alkatrészek sokfélesége és a bonyolult munkadarabbefogás sok problémát jelent az alkatrészek forgácsolása során. A HAINBUCH rendszerrel nincs lehetetlen feladat. A különféle adapterekkel legyőzhető a munkadarabok sokfélesége elleni küzdelem és hihetetlen rugalmasságot biztosít a termelésünkben. Villámgyorsan tudunk igazodni a megrendelésekhez, legyen szó prototípusról, kis- és középszériás lehívásokról, vagy szériagyártásról. […]

The post HAINBUCH SYSTEM a hosszú munkadarab átállási idők ellen appeared first on Műszaki Magazin.

]]>
Kifogástalan befogástechnika

A különféle megmunkálási módok, az alkatrészek sokfélesége és a bonyolult munkadarabbefogás sok problémát jelent az alkatrészek forgácsolása során. A HAINBUCH rendszerrel nincs lehetetlen feladat. A különféle adapterekkel legyőzhető a munkadarabok sokfélesége elleni küzdelem és hihetetlen rugalmasságot biztosít a termelésünkben. Villámgyorsan tudunk igazodni a megrendelésekhez, legyen szó prototípusról, kis- és középszériás lehívásokról, vagy szériagyártásról. A HAINBUCH rendszer egyben jelenti a munkadarabbefogás valamennyi eszközét, amelyek legyenek patronos befogók, 2- és 3 pofás tokmányok, belső furatban szorító tüskés befogók, morzekúpos rendszerek, körmös menesztők és mágnestokmányok.

Mi szokott az általános probléma lenni?

Tegyük fel, hogy vásárlunk egy 6-os méretű kúpos főorsó végződésű esztergagépet. Ebben az esetben a munkadarab befogási spektruma 10 és 200 mm-es átmérő tartományban mozog. Ahhoz, hogy ezzel lehetőleg a legnagyobb spektrumot fedjük le, a gépet egy 215-ös méretosztályú pofás tokmánnyal kell felszerelni. Fontos, hogy az alkatrészek csak 80%-a essen a 100 mm-es és ennél kisebb befogási tartományba. Ekkor jön a dilemma, amivel a gyakorlatban meg kell küzdeni: nagy befogóeszköz – kisméretű munkadarab. A szerszámokkal nehezen férünk hozzá, vagy azokat gyakran előnytelenül távol lehet csak befogni, nem ritkán különleges szerszámokra van szükség, továbbá nagy az ütközés veszélye is.

A HAINBUCH rendszer soha nem hagyja cserben. Ez azt jelenti, hogy tökéletesen felkészülhet minden befogási helyzetre és minden típusú megmunkálásra – legyen szó esztergálásról, marásról vagy köszörülésről. Nem számít, mennyire összetettek és különbözőek a munkadarabok, legyenek azok vékonyfalúak vagy terjedelmesek, legyen szó prototípusról, egyedi vagy sorozatgyártásról, mindig a lehető legrövidebb időn belül hozzájut a megfelelő szorítóeszközhöz. Mindez energia és munkadarabátállásidő pocsékolás nélkül, amelyeket az aktuális gazdasági környezetben senki sem engedhet meg magának.

A HAINBUCH rendszer alapegysége a forgó megmunkálások során már jól bevált gépi működtetésű SPANNTOP és TOPlus, valamint a kézi működtetésű TOROK patronos befogótokmányok. HAINBUCH rendszer előnye, hogy teljes átjárhatóságot biztosít az esztergagépek, marógépek, köszörűgépek és egyedi gépegységek között. A különféle adapterek a SPANNTOP, TOPlus és TOROK befogótokmányokon kívül az álló megmunkálásoknál használt kézi működtetésű MANOK plus és a hidraulikus működtetésű HYDROK álló megfogóknál is alkalmazhatóak. Ez az építőkocka elvén működő rendszer biztosítja a teljes átjárhatóságot különböző gépek, különböző megmunkálási operációk között. Akár az esztergagépen használt teljes megfogási rendszerünket percek alatt áthelyezhetjük marógépünkre. A SPANNTOP, TOPlus, TOROK, MANOK plus és HYDROK megfogó rendszerekhez tartozó patronokkal különböző méretosztálytól függően Ø3-100 mm nyers és megmunkált, négy- és hatszög profilok szoríthatóak centrikusan vagy akár excentrikusan. A vulkanizált szegmenseknek köszönhetően alakos munkadarabok megfogása is lehetséges. Ezáltal maga az alap megfogó egységeink is hihetetlen sok megfogási variációra nyújtanak megoldást, nem beszélve a munkadarab szorítás stabilitásáról, ami gyorsabb forgácsolást, jobb felületi minőséget és kisebb szerszámkopást eredményez.

A HAINBUCH rendszer egy alap befogóból áll, amely a géporsón vagy gépasztalon helyezkedik el. A különféle adaptereket pedig ezekre az alap befogó eszközökre szereljük fel. Az átszerelés csak pár percet vesz igénybe és az átállási pontosság <0,003 mm beállítás nélkül. Az átszerelés egy egyszerű munkafolyamat és nem igényel különösebb szaktudást. Nem kell a főorsóról vagy gépasztalról a tokmányokat leszerelni és az átállási idők pontosan meghatározhatóak, tervezhetőek.

Az adapterek egyik típusa a két és hárompofás modulegységek, amelyek teljesen egyentértékűek egy szabványos pofás tokmánnyal. „Man muss nicht groß sein, um groß zu sein”, vagyis nem kell nagynak lenni ahhoz, hogy nagyok legyünk – ezzel a szlogennel népszerűsítette egykor az egyik legnépszerűbb német autógyártó legújabb kisautóját. Ugyanez jellemzi a munkadarab-megfogás technológiáját; manapság a nagy, nehéz és energiapazarló óriás pofák mérete számos gép munkaterében inkább akadályt, mint előnyt jelent. A két méretosztályban elérhető kompakt pofás modulegységekkel a kemény és az esztergálható lágy pofákkal 15-209 mm szorítási tartomány fedhető le.

A belső furatban történő megfogásokhoz illeszkedő MANDO adapterekben a legkorszerűbb befogástechnika rejlik, amely a legkritikusabb megmunkálási helyzetekben is meggyőző. Aki ismeri és használta már ezeket a vulkanizált szorítótüskés rendszereket, az tudja, milyen lehetetlennek tűnő szorítási szituációknál is biztos és stabil rögzítésre képes. Az expanziós tüskékkel szemben, amelyek hamar elérik határukat, hamar elkopnak és a forgács okozta veszélyekre különösen figyelni kell, a HAINBUCH vulkanizált szorítótüskés rendszerei a legnagyobb folyamatbiztonságot garantálják. A MANDO adapterekkel, 8 méretosztállyal, Ø8-100 mm megfogási tartomány biztosított. A kemény HRC62-es szorítótüskék mellet itt is elérhetőek az esztergálható kivitelű szorítótüskék.

A morzekúpos adapterek alapból MK4-es kúppal érhetőek el, de kérésre más méretben is rendelhetőek. Akár már meglévő eszközeinket integrálhatjuk be a morzekúpos adapterekbe. A körmös menesztős adapterekkel pedig csúcsok közötti megmunkálási szituációk oldhatók meg. A HAINBUCH rendszer mágneses adapter rendszere alaktalan munkadarabok megfogására nyújt megoldást. Egy permanes mágnesre felépített adapterrendszer a hozzá tartozó szorítófejekkel még további lehetőséget nyújt a felhasználók számára. A mágneses rögzítés vagy oldás az adapter oldalán elhelyezett működtető kulccsal lehetséges. Felhelyezés után egy egyenértékű mágneses tokmányt kapunk, aminek az előnye, hogy felszerelése 2 percet sem vesz igénybe. A HAINBUCH rendszer még ennél is több lehetőséget biztosít, vevőspecifikus egyedi adapterlapokra felintegrálhatóak a különböző akár már meglévő megfogó eszközeink is. Nem szükséges meglévő eszközeinket lecserélni, ha a HAINBUCH rendszer gyorscsere előnyeit szeretnénk kihasználni.

Mágnesmodul

A HAINBUCH rendszer számára az öt különböző típusú standardizált adapter megoldásával és az egyedi megoldások integrációjával nincs lehetetlen feladat. Legyen szó belső vagy külső patronos megfogásról, két vagy három pofás alkalmazásról, csúcsok közötti megmunkálásról vagy mágneses rögzítésről. Egy komplett rendszer birtokában villámgyorsan, minimális átszerelési idő mellet azonnal tudunk alkalmazkodni a vevői megrendelésekhez. A HAINBUCH megoldása egy univerzális rendszer valamennyi alkatrészgyártással foglalkozó vállalat számára, amelyek pénzt és időt spórolnak használatával.

További információ:

Csonka Szabolcs értékesítési vezető
GIMEX-Hidraulika Kft.
a HAINBUCH hivatalos partnere
sales@gimex.hu
www.gimex.hu


Ha feliratkozik a Műszaki Magazin Hírlevelére, sosem marad le a híreinkről! További friss híreket talál a Műszaki Magazin főoldalán! Csatlakozzon hozzánk a Facebookon is!

The post HAINBUCH SYSTEM a hosszú munkadarab átállási idők ellen appeared first on Műszaki Magazin.

]]>
Villámgyors tokmány csere – Kifogástalan befogástechnika https://www.muszaki-magazin.hu/2022/10/19/centrotex-tokmanycsere-hainbuch/ Wed, 19 Oct 2022 05:30:29 +0000 https://www.muszaki-magazin.hu/?p=22421 A HAINBUCH cég standardizált centroteX M rendszere használatával villámgyorsan tudunk igazodni különböző igényű megrendelésekhez. Ez főleg a mai helyzet kihívásait könnyíti meg, ahol az alapanyag és alkatrész hiány miatt rendszeresen újra tervezés szükséges a termelésben. A centroteX tokmánycsere rendszer valamennyi géphez illeszthető. Ráadásul a tokmányok, patronos megfogók, expanziós tüskék és egyedi megfogó készülékek cseréje alig […]

The post Villámgyors tokmány csere – Kifogástalan befogástechnika appeared first on Műszaki Magazin.

]]>
A HAINBUCH cég standardizált centroteX M rendszere használatával villámgyorsan tudunk igazodni különböző igényű megrendelésekhez.

Ez főleg a mai helyzet kihívásait könnyíti meg, ahol az alapanyag és alkatrész hiány miatt rendszeresen újra tervezés szükséges a termelésben. A centroteX tokmánycsere rendszer valamennyi géphez illeszthető. Ráadásul a tokmányok, patronos megfogók, expanziós tüskék és egyedi megfogó készülékek cseréje alig 5 percet vesz igénybe. Ez hihetetlen nagy rugalmasságot eredményez, sőt egy év alatt akár 120 munkaórát spórolhatunk vele gépenként.

A centroteX egyik eleme a CENTREX központosító rendszer, amely a gép és a befogóeszköz között helyezkedik el. A rendszer ismétlési pontossága a gép és a tokmány között beállítás nélkül is kevesebb, mint ≤0,005 mm. A gyorscserélő rendszer használata azonban még ennél is többet ígér: lényegesen lerövidíti a gépállásidőket, megnöveli a termelékenységet és ezáltal a centroteX az alkatrészgyártással foglakozó cégek számára valamennyi területen kimagasló megtakarításnak bizonyul. A növekvő energia- és anyagköltséget megspórolhatja vele. Minden eleme a minőséghez és a flexibilitáshoz lett tervezve, egyszóval egy multifunkcionális eszköz.

A centroteX gyorsasága eszterga-, mérő- és köszörűgépeken használható ki igazán. A gyorscserélő rendszeren keresztül a gépen túlnyúló befogóeszközök használata is lehetővé válik. Akár 5 perc alatt lecserélhetjük a 315-ös méretosztályú hárompofás tokmányunkat egy TOPlus 100-as patronos befogóra vagy egy belső furatban rögzítő szorítótüskés MANDO-ra.

Egy gépen több forgácsolási művelet, operáció is megoldható és elvégezhető a legrövidebb átszerszámozás mellett. A befogóeszközök hidraulikusan és mechanikusan is működtethetőek. Teljes áteresztési lehetőség is megoldott befogótól függően, így szálanyagok megmunkálásánál is tökéletesen alkalmazható. A maximális fordulatszámot a használt befogóeszköz határozza meg.

Különböző gyártók tokmányait használja? Nem probléma!

A centroteX M rendszer óriási előnye, hogy a meglévő tokmányokat, expanziós tüskéket vagy bármilyen megfogó egységünket bele tudjuk integrálni a gyorscsere rendszerbe. Nem probléma így, ha más gyártók tokmányait használjuk, az integráció lehetőségével, a meglévő tokmányok, a szorító pofák és egyéb ütközők lecserélésére nincs szükség. Ezért is zseniális a HAINBUCH cég centroteX M gyorscsere rendszere, mivel a meglévő komplett megfogási rendszerünket integrálhatjuk és az eddig használt tokmányainkat percek alatt cserélhetjük.

A centroteX rendszer két fő elemből épül fel. A gép főorsójára felszerelt gépadapter, amely a gép orsójához illeszkedik kúpos vagy átmérős illesztéssel. Ehhez kapcsolódik a befogóadapter, amelyen a különböző szorítóegységek (3 és 4 pofás tokmányok, patronos befogók, speciális készülékek stb.) helyezkednek el. A két adapter rögzítése gyorsrögzítésű csavarok által biztosított, a központosításért pedig a CENTREX rendszer felel. A befogó adaptert (kis befogóknál akár kézzel, nagy tokmányoknál pedig daru segítségével) egyszerűen összekapcsoljuk a főorsón elhelyezett gép adapterrel, elfordítjuk záró helyzetbe (amelyet az adapter lapok oldalán jelölnek), és nyomatékkulccsal meghúzzuk a gyorsrögzítő csavarokat, így összekapcsoltuk/rögzítettük a két egységet és már termelhetünk is tovább. A csavarral történt rögzítés miatt a stabilitás megegyezik, mintha a tokmányunkat direktbe szerelnénk fel a géporsóra.

Számoljunk csak utána!

Tételezzük fel, hogy naponta egy átszerelést végzünk (kb. 35 perc), egy munkaórának a költsége a gépet is beleértve 60 Euro. Egy 20 munkanapos hónapban 700 Euro költségünk keletkezik, amely 12 hónappal beszorozva év végéig 8.400 Euro-t tesz ki. Ezzel szemben a centroteX használatával az 5 perces átszerszámozás havi költsége 100 Euro, éves szinten pedig mindössze 1.200 Euro. Évente tehát 7.200 Eurót megspórolhatunk, sőt további 120 plusz munkaóránk szabadul fel, amely gépenként 15 plusz műszakot jelent.

Manapság mindenütt kiemelkedő jelentőséggel bír a termelékenységnövekedés és a megrendelésekhez való gyorsabb igazodás. Ezek a szempontok játszanak döntő szerepet a gyorscserélő rendszer bevezetésénél. A világon már számos alkatrészgyártással foglalkozó cég használja ki a centroteX előnyeit.

Egy neves német fogaskerékgyártó cégnél nagy probléma volt a gyors befogóeszköz csere. Az egyedi megrendeléseket minél rövidebb határidőn belül kellett legyártania, miközben a gépek 100%-os kapacitással termeltek. Erre jelentett megoldást a gyorscserélő centroteX rendszer, amely +10%-os termelékenység növekedést, az átállási idők drasztikus lecsökkentését, és rövidesen egy új gép árának megspórolását eredményezte. A fő és ellenorsós Gildemeister GMX 250 típusú gépen a gyorscserélő rendszer előtt az átállási idő 1 és 2 óra között alakult, bevezetése óta kevesebb, mint 10 percre lecsökkent <0,01 mm munkadarab körfutás mellett.

Egy másik, pneumatikus elemeket gyártó cégnél a fő probléma a „Just-in-time” betartása volt. Ráadásul nagyon széles mérettartományú alkatrészeket gyártottak 15 mm-től egészen 250 mm-es átmérőig, kerek és alakos kivitelben is. Az Okuma Mac Turn 350 gépen jelenleg a fő és ellenorsón együtt kb. 15 percbe telik a befogók cseréje. A gépkezelők számára is teljesen új dimenziókat nyitott a centroteX.

Egy 125 éves múltú sváb cégnél minden egyes Mori Seiki NL2500 gép fő és ellenorsója a centroteX gyorscserélő rendszerrel van felszerelve az átállási idők csökkentése céljából, a folyamatos termelést elősegítve.

A centroteX M rendszerhez számos kiegészítő elem tartozik, amellyel a befogóeszközök cseréje és a tarolása még kényelmesebben megoldható. Ilyen a Monteq cserekészülék, amellyel a nehezebb tokmányokat egyszerűbben lehet kezelni. A gyorsrögzítő emelőszemeknek köszönhetően gyorsan fel és le tudjuk csatlakoztatni, teljesen ergonomikus, minden eleme centroteX-hez és a könnyed mozgatáshoz igazodik. A gyorsrögzítésű emelőszemeket egyszerűen a befogó adapterén ellátott furatokba illesztjük. Az új mobil szerelő állomás, pedig olyan helyeken nyújt segítséget, ahol nincs kiépített darurendszer a szerszámgépeknél. A könnyen kezelhető, akkumulátoros kocsi a tokmányok szállítását és daruzását teszi ergonomikussá a felhasználók számára. A tároló eszközökben pedig egyszerre akár több csere-tokmányt is tárolhatunk kis helyigény mellett, eszközeink nem egy raklapon porosodnak, könnyedén a kívánt géphez tolhatjuk azokat. A tárolókocsik a tokmányok raktározásán kívül tehát szállító szerepet is betöltenek.

Csonka Szabolcs értékesítési vezető
GIMEX-Hidraulika Kft.
a HAINBUCH hivatalos partnere
sales@gimex.hu
www.gimex.hu

The post Villámgyors tokmány csere – Kifogástalan befogástechnika appeared first on Műszaki Magazin.

]]>
HAINBUCH furatmegfogó expanziós tüske helyett! https://www.muszaki-magazin.hu/2022/03/15/hainbuch-furatmegfogo-szoritoero/ Tue, 15 Mar 2022 15:18:07 +0000 https://www.muszaki-magazin.hu/?p=19260 Mindenre van megoldás! A német HAINBUCH cég furatmegfogó egységeivel a brutálisan nagy szorítóerő mellett csökkentheti a ciklusidőt, megnövelheti a forgácsolás paramétereit, javíthatja a munkadarab felületi minőségét és automatizálhatja folyamatait. Egy 3-pofás tokmány gyakran kényszermegoldás, de a szokványos expanziós tüskék is hamar elérik határukat. Ezzel szemben a HAINBUCH vulkanizált szorítótüskés befogókban a legkorszerűbb befogástechnikai megoldás rejlik, […]

The post HAINBUCH furatmegfogó expanziós tüske helyett! appeared first on Műszaki Magazin.

]]>
Mindenre van megoldás!

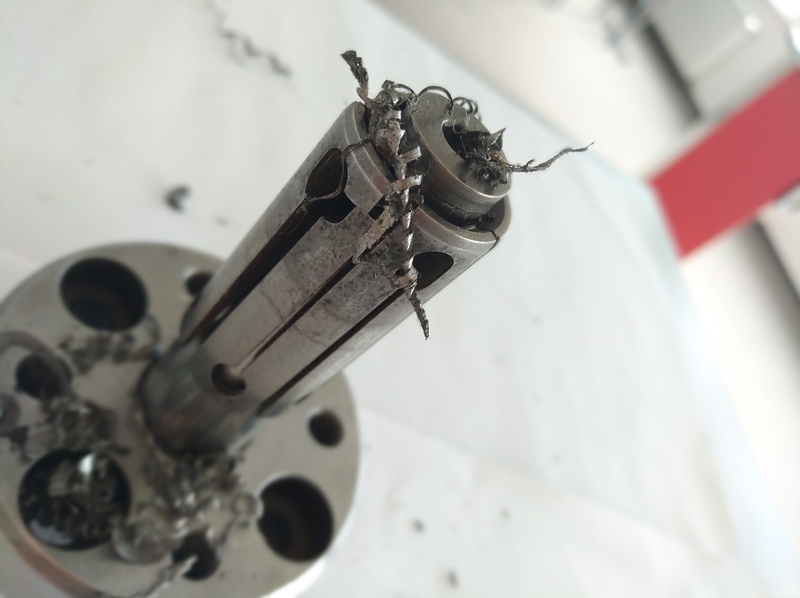

A német HAINBUCH cég furatmegfogó egységeivel a brutálisan nagy szorítóerő mellett csökkentheti a ciklusidőt, megnövelheti a forgácsolás paramétereit, javíthatja a munkadarab felületi minőségét és automatizálhatja folyamatait. Egy 3-pofás tokmány gyakran kényszermegoldás, de a szokványos expanziós tüskék is hamar elérik határukat. Ezzel szemben a HAINBUCH vulkanizált szorítótüskés befogókban a legkorszerűbb befogástechnikai megoldás rejlik, amely kritikus megmunkálási helyzetekben is meggyőzi használóját.

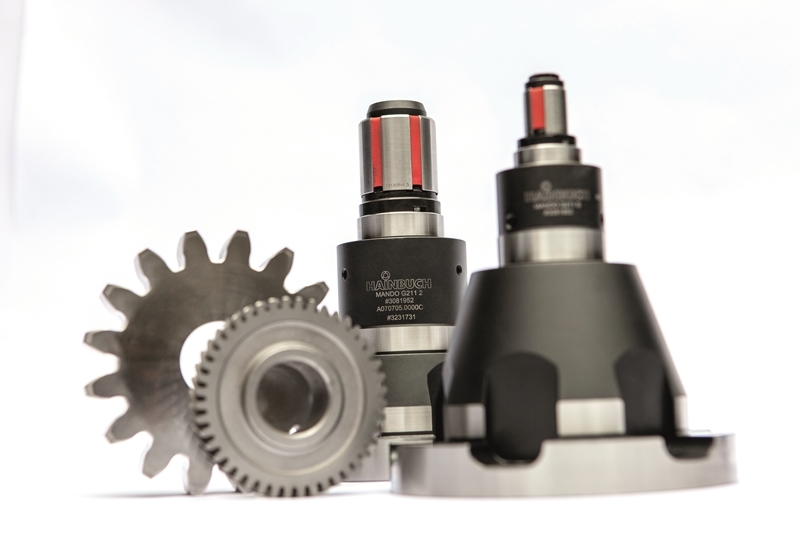

A HAINBUCH MANDO és MAXXOS elnevezésű furatmegfogó rendszerek lelke a vulkanizált szorítótüske. A szorítótüskék HRC60 keménységű merev kopásálló és szennyeződésre érzéketlen szorítóelemek, amelyekkel a legnagyobb folyamatbiztonság érhető el. A vulkanizálásnak köszönhetően nem tud a szorítótüske szegmensei közé a forgács bejutni, mint egy expanziós tüske esetén, így garantált a jóval hosszabb élettartam. Nem kell újra és újra szabályozni a vulkanizált szorítótüskét, mint a 3-pofás tokmányok esetében. A szorítóelem mivel a teljes külső felületen illeszkedik a megfogandó furathoz, egy deformáció mentes megfogást biztosít még vékonyfalú munkadarabok esetében is.

A HAINBUCH szorítótüskés egységek stabilitásának és a vulkanizálás rezgéselnyelő képességének köszönhetően megnövekedik a szerszámok élettartama, sőt a szorítótüskék felújíthatok. Az összevulkanizált szegmenseknek köszönhetően a HAINBUCH szorítótüskék nagy előnye, hogy különböző megmunkálási műveletekhez szükséges hornyok, furatok, lépcsők egyedi kialakítások is kivitelezhetőek. Akár egy szorítótüskén két különböző szorító átmérő is kialakítható, egy rendszerrel és egy szorítótüskével akár több munkadarab megmunkálása is lehetséges. A standard átmérős szorítótüskéken kívül szinte bármilyen geometriájú forma megvalósítható pl. belső négy- és hatszög megfogására is van lehetőség. Az HRC50-es keménységű esztergálható szorítótüskék esetében pedig a felhasználó az adott gépen alakítja ki a kívánt szorítási átmérőt és kialakítást. Az esztergálható szorítótüskékkel a gép pontatlanságát is tudják korrigálni, a kiesztergáló gyűrű tartozéka a szorítótüskének.

Furatban történő megfogás esetén számos műszaki elvárásnak meg kell felelnie szorítóegységünknek, ezek együttese biztosítja csak az alkatrész gyártók számára a kívánt sikert. Számításba kell venni a furatmegfogó körfutási- és ismétlési pontosságát. A HAINBUCH egységekkel akár a <0,007 körfutás is elérhető. Standard szorítótüskékkel <0,01 a garantált körfutás. Az ütközőre történő axiális munkadarabmozgás további stabilitást és méretpontosságot eredményez. A HAINBUCH MANDO T812‑es kivitelének szorítótüskéje pedig csak radiális irányban mozog, így biztosított a rövid szorítási hosszal rendelkező munkadarabok stabil megfogása is. Az axiális löket nélkül nem veszítünk a megfogási hosszunkból. A HAINBUCH szorítótüskékkel ø5,5 – 450 mm közötti szorítási tartomány lehetséges, ezáltal nincsenek korlátok, mint egy expanziós tüske esetében.

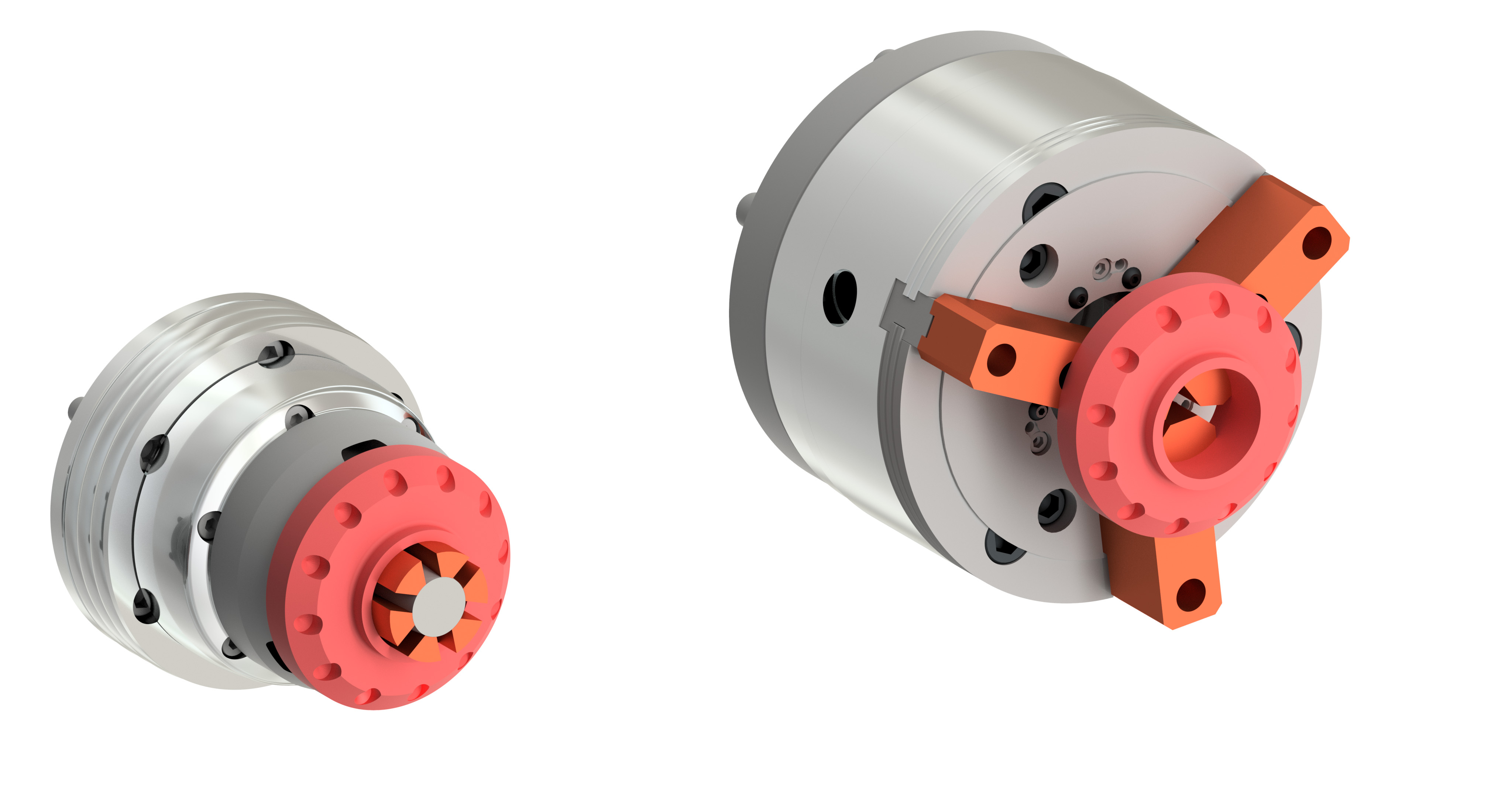

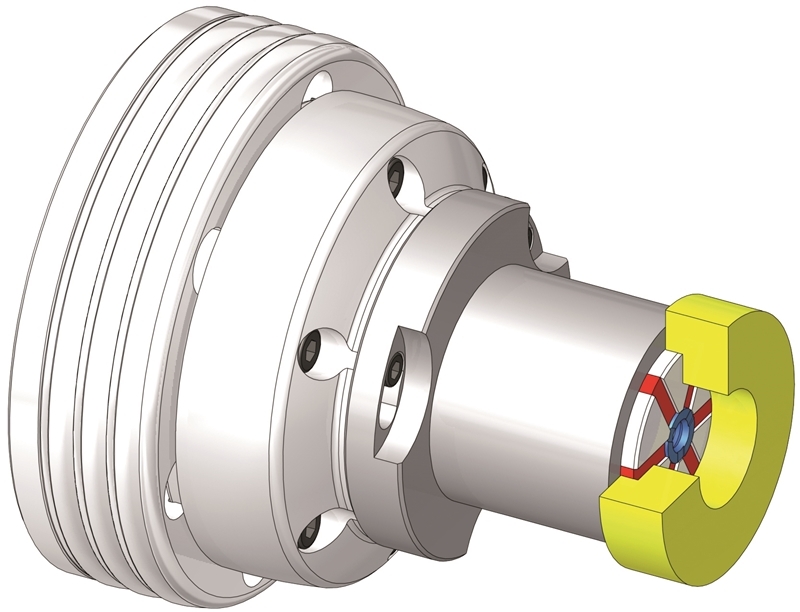

Főleg kisméretű szerszámgépeknél fontos tényező a tokmányunk mérete és súlya. A HAINBUCH furatmegfogók kompakt kialakításának köszönhetően kisebb méretekkel és kisebb súlyukkal tudunk számolni, amely a gép- és szerszámozás oldaláról számos előnnyel jár. A szerszámgép orsójának kisebb súlyt kell mozgatni, amely kedvezően hat az orsó csapágyazására és a kisebb méretek miatt egyszerűbb a szerszámok kiválasztása is, egyszerűbben hozzáférünk a munkadarabhoz.

A standardizált HAINBUCH furatmegfogók mindegyike elő van készítve kiegészítő furattal, amelyet felhasználhatunk munkadarabunk pozíciójának levegős felfekvés figyelésére vagy akár öblítésre is. Ezzel a kiegészítéssel akár teljesen automatizálhatjuk gyártásunkat vagy kézi munkadarab berakás esetén ellenőrizhetjük a megfelelő munkadarab pozíciónkat. Robotos munkadarab berakás esetén probléma szokott lenni a szorítótüske nyitási lökete, amely korlátja lehet a folyamatnak. Méretosztálytól függően a szorítótüske akár 0,8-es nyitási lökete megfelelő a robotos munkadarab betöltés elvárásainak.

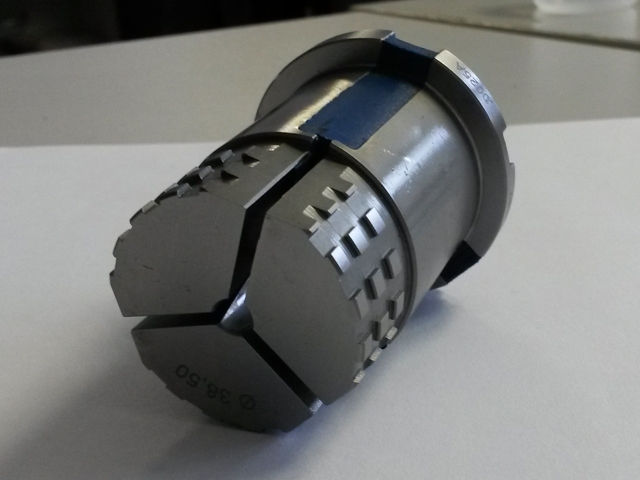

Vannak helyzetek, ha már az első műveleti operációhoz megtalálnák a megfelelő furatmegfogót, jelentős költséget és időt spórolnánk meg, nem beszélve az előírt mérettűrések garantálásáról. Egyedi kivitelben a HAINBUCH szorítóegységeknél lehetséges az akár +1,7/-1,5 mm radiális lökettartomány áthidalása is. A kovácsolt vagy öntött nyers felülethez illeszkedő kúpos- és recézett szorítótüskék pedig a legnagyobb pontosságot és stabilitást biztosítják. Ezekkel a tulajdonságokkal akár már az első operációnál is gondolkodhatunk a furatban történő munkadarab szorításban.

A Gimex-Hidraulika Kft. a műszaki szaktanácsadáson túl vállalja a komplett megfogás tervezését és az egyedi alkatrészek gyártását (pl.: húzócső, húzó-adapter, munkadarab ütköző, munkadarab levegős felfekvésfigyeléshez szükséges elemek, stb.).

Töltse le bemutató anyagunkat a HAINBUCH megoldásokról a furatmegfogás területén!



Csonka Szabolcs értékesítési vezető

GIMEX-Hidraulika Kft.

a HAINBUCH hivatalos partnere

sales@gimex.hu

www.gimex.hu

The post HAINBUCH furatmegfogó expanziós tüske helyett! appeared first on Műszaki Magazin.

]]>
≤5µ = TOPlus prémium patronos tokmány – Kifogástalan Befogástechnika https://www.muszaki-magazin.hu/2021/08/31/toplus-gimex-befogastechnika/ Tue, 31 Aug 2021 17:22:39 +0000 https://www.muszaki-magazin.hu/?p=16524 Az alkatrészek szigorú tűrései, az egyre magasabb követelmények, elvárások újabb és újabb kihívások elé állítják az alkatrészgyártókat. Fontos tényező a legkisebb körfutás, a pozíciótűrés, a legjobb felületi minőség és a legrövidebb ciklusidő. A gyártási folyamat tervezésekor figyelembe kell venni további számos tényezőt, amely hosszútávon hatással van az eredményességünkre úgy, mint a forgács okozta problémák, különböző […]

The post ≤5µ = TOPlus prémium patronos tokmány – Kifogástalan Befogástechnika appeared first on Műszaki Magazin.

]]>
Az alkatrészek szigorú tűrései, az egyre magasabb követelmények, elvárások újabb és újabb kihívások elé állítják az alkatrészgyártókat.

Fontos tényező a legkisebb körfutás, a pozíciótűrés, a legjobb felületi minőség és a legrövidebb ciklusidő. A gyártási folyamat tervezésekor figyelembe kell venni további számos tényezőt, amely hosszútávon hatással van az eredményességünkre úgy, mint a forgács okozta problémák, különböző munkadarab-pozíció hibák, a megfelelő öblítés, a karbantartásra fordított időintervallum, a pótalkatrészek gyors beszerzése és még sorolhatnánk. A német HAINBUCH cég új TOPlus prémium patronos tokmánya teljes mértékben eleget tud tenni ezen kihívásoknak.

A TOPlus prémium tokmány tökéletesen alkalmas finom és vékonyfalú, valamint masszív és nehéz alkatrészek nagy pontosságú megmunkálására. A hozzá tartozó prémium patronokkal párosítva elérhető körfutás ≤ 5 μm. Ennek feltétele a munkadarabütköző használata. A patron axiális mozgása biztosítja, hogy a munkadarab a belső- vagy homlokoldali ütközőre feküdjön fel. A TOPlus prémium tokmány az ütközőre húzza a munkadarabot. Ez garantálja a legjobb pozíciótűréseket és további stabilitást ad a megfogásnak. Ezáltal gyorsabb előtolással és nagyobb fogásmélységgel lehet a munkadarabot „darálni”!

A standardizált TOPlus prémium tokmány jobb és költséghatékonyabb alternatívája lehet a hidraulikusan táguló és membránbefogó eszközöknek. A nagy pontosság mellett a patronok nagy nyitólökete megkönnyíti a munkadarab automatikus betöltését, még akkor is, ha a robot kissé pontatlanul dolgozik. A munkadarabbal való enyhe érintkezés betöltés közben nem befolyásolja a TOPlus prémium működését. A nagy pontosság ellenére egy robusztus és folyamatbiztos megoldás. 5 méretosztályban (26, 40, 52, 65 és 100) érhető el a prémium változat Ø10 – 100 mm megfogási tartomány mellett.

Azoknál a megmunkálási műveleteknél, amelyeknél a „normál” pontosság elegendő, egyszerűen használhatja a hagyományos szabványos patronokat. A munkadarab ütközőhöz való szorításnál a körfutás 10 μm, mint a hagyományos TOPlus mini esetében. Természetesen minden alkalmas HAINBUCH adapter a prémium kivitel esetében is használható. A belső munkadarab-megfogásra alkalmas tüskés adapterek, valamint a 2- és 3-pofás modulegységek mellett, körmös menesztő, Morse-kúpos adapter és permanens mágneses adapter használatára van lehetőség. Az adapterek cseréje kevesebb, mint két percet vesz igénybe. Ez teszi egy igazán rugalmas, a megrendelésekhez gyorsan igazodó komplett rendszerré a TOPlus prémiumot. A standardizált állítható és esztergálható munkadarabütközők mellett, egy mesterdarab (tengely) a hozzá illeszkedő patronnal is elérhető, amellyel ellenőrizhetjük a körfutást.

Előnyök:

  • körfutás ≤ 5 μm a prémium patronokkal, standard patronok esetében ≤ 10 μm [munkadarab-ütköző használata feltétel],
  • finom és masszív szorítás lehetősége,
  • HAINBUCH-rendszer használata, adapterek: tüskés-, 2- és 3-pofás-, körmös menesztő, Morse-kúp és mágneses adapterek
  • kedvezőbb költségek, mint a hidraulikusan táguló és membránbefogó eszközök esetében.

A legjobb az összes HAINBUCH tokmány közül!

A „hatszögletű” TOPlus változat a befogóeszköz testben lévő hatszög geometriájú felfekvésének köszönhetően lényegesen magasabb radiális szorítóerőt biztosít azonos húzóerő mellett. A gúla alakban elhelyezkedő csúszófelületek teszik lehetővé, hogy a szorítópatron teljes felülettel feküdjön fel a TOPlus tokmánytestbe nagy munkadarabtűrések esetén is. Ezen kívül ez a geometria arról is gondoskodik, hogy a TOPlus lényegesen érzéketlenebb a szennyeződésekre, mint körgeometriájú társai. Nyers, öntött és kovácsolt darabokhoz, továbbá a finomforgácsú színesfémekhez, mint pl. a sárgaréz, a TOPlus még alkalmasabb megoldás.

A TOPlus prémium megfogórendszer a szerszámgép orsójára illeszkedő hatlapból és a főrészből áll. Ezáltal nem kell további orsócsatlakozó a tokmány és géporsó közé. A minimalizált tokmánytestnek köszönhetően egyszerűbb felszerszámozás lehetséges, lényegesen kevesebb helyet veszítünk a szerszámgép hasznos munkateréből, amely főleg kisméretű szerszámgépek esetében előnyös. Emellett a kisebb geometria a tokmánysúlyt is pozitívan befolyásolja, lényegesen kisebb tömeget kell mozgatni a géporsónak, kevésbé terhelődik a csapágyazás. Összegezve, egy 3-pofás tokmányhoz képest a TOPlus prémiumot kisebb súly és méret mellett, nagyobb szorítóerő és pontosság jellemzi, nem beszélve a centrifugális veszteségről, amely a prémium esetében elhanyagolható tényező.

A patronok villámgyors cseréje egy kézi segédeszközzel történik. A vulkanizált szegmenses patronoknak köszönhetően, nem csak átmérős, négy- és hatszög profillal rendelkező anyagok megfogása lehetséges, hanem szinte bármilyen geometria kialakítható. Ez számos lehetőséget biztosít nem csak a munkadarab-megfogás területén, hanem például a szerszámutak könnyebb biztosítására. A munkadarab levegős felfekvésfigyelése és öblítése a tokmánytest belső kialakításnak köszönhetően egyszerűen kivitelezhető.

Csonka Szabolcs értékesítési vezető

GIMEX-Hidraulika Kft.

a HAINBUCH hivatalos partnere

sales@gimex.hu

www.gimex.hu

The post ≤5µ = TOPlus prémium patronos tokmány – Kifogástalan Befogástechnika appeared first on Műszaki Magazin.

]]>
A rugalmasság pontos méréssel párosulva tökéletes megoldást biztosít https://www.muszaki-magazin.hu/2020/03/22/centrotex-rugalmassag-pontossag/ Sun, 22 Mar 2020 18:32:48 +0000 https://muszaki-magazin.hu/?p=9591 Az alkatrészgyártás fejlődésével és az autóipar átalakulásával elengedhetetlen, hogy a cégek alkalmazkodni tudjanak a váltózó igények kiszolgálására. A megrendelésekhez igazodó gyors reagáláshoz és a problémamentes gyártási folyamatokhoz fejlesztette ki két új termékét a német Hainbuch. A centroteX S standardizált gyorscsere-rendszer kisméretű szerszámgépek befogói közötti gyors átállásra biztosítja rugalmas rendszerét. Az új TESTit erőmérő rendszer pedig […]

The post A rugalmasság pontos méréssel párosulva tökéletes megoldást biztosít appeared first on Műszaki Magazin.

]]>
Az alkatrészgyártás fejlődésével és az autóipar átalakulásával elengedhetetlen, hogy a cégek alkalmazkodni tudjanak a váltózó igények kiszolgálására.

A megrendelésekhez igazodó gyors reagáláshoz és a problémamentes gyártási folyamatokhoz fejlesztette ki két új termékét a német Hainbuch. A centroteX S standardizált gyorscsere-rendszer kisméretű szerszámgépek befogói közötti gyors átállásra biztosítja rugalmas rendszerét. Az új TESTit erőmérő rendszer pedig egyszerűbb alkalmazás mellett, még több lehetőséget kínál a felhasználók számára.

CentroteX S – új standardizált gyorscsere-rendszer kis orsócsatlakozásokra

Az új centroteX S gyorscserélő rendszerének használatával tovább csökkenthető a befogó-készülékek csereideje, kisebb orsócsatlakozással rendelkező szerszámgépek esetében is. A kompakt kialakítás mellett még rövidebb idő alatt igazodhatunk a vevői igényekhez, amellyel teljes rugalmasság mellett használhatjuk különböző befogó eszközeinket esztergagépeken, megmunkáló-központokon, köszörűgépeken vagy akár egyedi célgépek esetén is.

A befogó-készülékek gyors cseréjével sok időt megtakaríthatunk, így a beruházás akár már fél év alatt megtérül. Nem beszélve a felszabadult munkaórák számáról, amely az adott év végére több 8 munkaórás műszakot megspórol a munkáltatók számára. Az egyszerű átszerelési folyamatoknak köszönhetően az átszerelések normalizálhatóak, ezáltal pontosan meghatározhatóak a mellékidők. A már ismert centroteX technológia mini verziója a 2020-as évtől lesz elérhető. Az eszköz további előnye, hogy elegendő egy csavart működtetni a gépoldali és készülékoldali csatlakozó rögzítésére, így még több beállítási időt takarítunk meg. Alacsony meghúzási nyomaték és ergonomikus működtetés mellett, még gyorsabban cserélhetjük le befogó egységeinket, mindezt ≤0,002 ismétlési pontosság mellett. Egy perc alatt lecserélhetjük 3- vagy 4-pofás 215-ös méretosztályú tokmányainkat egy ces vagy egy Maxxos szorítótüskés megfogóra. Az orsóáteresztés 52 mm-ig biztosított a rendszer használata mellett. A ø224 mm-es átmérőnek köszönhetően a centroteX S egy ideális gyorscserélő-rendszer a kis munkaterületű gépek esetében.

A szorítóeszköz-csere kevesebb, mint egy perc alatt!

  • Csak egy radiális rögzítő-csavar használata szükséges.
  • Alkalmas A2-5, A2-6, ø140 és ø170 illesztéssel rendelkező géporsókhoz.
  • Pontosság ≤ 0,002 mm – beállítás nélkül.
  • Ergonomikus és egyszerű kezelés.
  • Érzéketlen a szennyeződésekre.

Az új moduláris TESTit szorítóerő-mérő eszköz

centrotex

A szorító- és húzóerő rendszeres ellenőrzése elengedhetetlen a biztonságos, pontos és eredményes gyártási folyamatokhoz. A „elméleti befogó és húzó erőkkel” történő gyártás számos kockázattal járhat. A TESTit szorítóerő-mérő készülék nem csak méri, de rögzíti is a külső és belső szorítóerőt, valamint még a HSK tartók behúzó erejét is. Az archiváló szoftver segítségével dokumentálhatjuk az adott szerszámgépen lévő tokmányunk radiális szorítóerejét a hozzá tartózó henger-nyomásnál. Meghatározhatóak a centrifugális erőveszteségek adott fordulatszámon. Főleg pofás tokmányrendszereknél, ahol sok csúszó felület van és a kopás jelentősen befolyásolja a radiális szorítóerőnket, az egységgel gyorsan ellenőrizhető a tokmány aktuális állapota. Fel tudunk készülni esetleges karbantartásukra vagy cseréjükre. Gyorsan ellenőrizni tudjuk, megfelelően szereltünk fel egy megfogót az adott gépre. Amennyiben minden adat rendelkezésre áll, kevesebb beállítási időt igényelnek az esetleges gépek közötti átállások.

Összefoglalva mire tudjuk használni az új TESTit egységet:

  • állapotfelmérés és ellenőrzés (befogó, szerszámgép és készülékbefogón keresztüli),
  • pontos radiális erők (fordulat közben is) meghatározása, beállítása,
  • centrifugális erőveszteség pontos meghatározása,
  • szerelési műveletek (tokmány felszerelés) ellenőrzése,
  • archiváló szoftver segítségével dokumentációk készítésének lehetősége pontos adatokkal.



Az új moduláris TESTit két részből áll. Áll egy alapegységből, az informatikai modulból, és a mérőegységekből, a TEST modulokból. Az informatikai modulra csak egyszer van szükség, függetlenül attól, hogy meg akarjuk-e mérni a külső vagy belső szorítóerőt vagy a behúzási erőt. A mérési alkalmazástól függően különféle TEST-modulok léteznek, amelyek könnyen csatlakoztathatók az IT-modulhoz. Még a speciális TEST-modulok is illeszkednek az IT modulhoz.

Biztonságos folyamatok a pontos mérés révén:

  • Szorítóerő mérése a külső és a belső szorításhoz.
  • Behúzó-erő mérés HSK tartók esetén.
  • IT modul – csak egyszer szükséges beruházni.
  • TEST modul – különféle mérési alkalmazásokhoz (később is bővíthető).
  • Forgatható (sebességgel).
  • Megjelenítő és archiváló szoftver.

Kérjen ajánlatot a TESTit szorítóerő-mérő eszköz magyar nyelvű változatára a GIMEX-Hidraulika Kft. munkatársaitól!

Csonka Szabolcs értékesítési vezető

GIMEX-Hidraulika Kft.

a HAINBUCH hivatalos partnere

The post A rugalmasság pontos méréssel párosulva tökéletes megoldást biztosít appeared first on Műszaki Magazin.

]]>
