A megbízható kapcsolástechnika szerepe az elektromos mobilitás fejlődésében.

Az elektromos mobilitás világszerte az egyik legdinamikusabban fejlődő iparággá vált, amely nemcsak az elektromos járművek számának növekedését, hanem a hozzájuk kapcsolódó töltőinfrastruktúra gyors ütemű fejlesztését is magával hozta. A nagy teljesítményű AC és DC töltőállomások, az energiatároló rendszerek, valamint az intelligens villamosenergia-hálózatok olyan kapcsolástechnikai megoldásokat igényelnek, amelyek hosszú távon is garantálják a biztonságos és üzembiztos működést. A korszerű reléknek egyszerre kell nagy áramerősséget kapcsolniuk, ellenállniuk a gyakori kapcsolási ciklusoknak, valamint megfelelniük a nemzetközi biztonsági szabványok egyre szigorúbb követelményeinek.

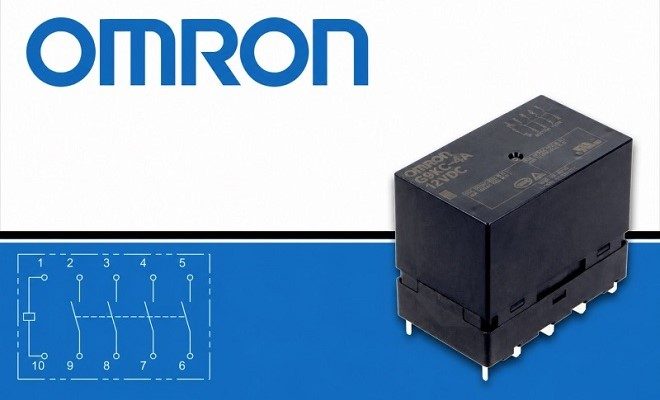

Az Omron erre az összetett feladatra fejlesztette ki G9KC relécsaládját, amelyet kifejezetten az elektromos mobilitási alkalmazások számára optimalizált. A termékcsalád a TME kínálatában is elérhető, így az európai fejlesztők és berendezésgyártók számára egyszerűen beszerezhető megoldást jelent.

Nagy teljesítmény kompakt kivitelben

A G9KC sorozat fejlesztésének egyik legfontosabb célja az volt, hogy a nagy kapcsolási teljesítmény minél kisebb beépítési mérettel párosuljon. Az elektromosjármű-töltők belsejében minden négyzetcentiméter értékes, ezért a kapcsolóelemek mérete jelentős hatással van a készülékek teljes konstrukciójára.

A relék mindössze 58,5 × 35,5 × 47,5 mm-es mérettel rendelkeznek, ennek ellenére akár 40 A kapcsolási áramerősséget is képesek kezelni. Ez a tulajdonság különösen előnyös a háromfázisú AC töltőberendezések esetében, ahol a megbízható teljesítmény mellett a kompakt kialakítás is elsődleges szempont.

Az Omron fejlesztői nagy hangsúlyt fektettek a hőtermelés optimalizálására is. A relék kialakítása hozzájárul a hatékonyabb hőelvezetéshez, ami növeli az élettartamot és csökkenti a meghibásodás valószínűségét még intenzív üzemeltetés mellett is.

Négy változat különböző vezérlési igényekhez

A TME jelenleg négy különböző G9KC változatot kínál, amelyek elsősorban a tekercsfeszültségük alapján különböznek egymástól. A fejlesztők így könnyebben kiválaszthatják az adott vezérlőrendszerhez leginkább megfelelő típust.

A 12 V-os kivitel tekercsének ellenállása 28,8 Ω, névleges árama 417 mA, teljesítményfelvétele pedig 5 W. A 24 V-os változat ezzel szemben 115 Ω tekercsellenállással és 208 mA névleges árammal rendelkezik, ami kisebb energiaigényt eredményez.

Mindegyik változat -40 °C és +85 °C közötti üzemi hőmérséklet-tartományban használható, ami lehetővé teszi kültéri töltőállomásokban, ipari berendezésekben vagy szélsőséges környezeti viszonyok között történő alkalmazásukat is.

Az e-mobilitásra optimalizált kialakítás

Az elektromos járművek töltőberendezéseiben alkalmazott relékkel szemben nemcsak a nagy kapcsolási teljesítmény jelent követelményt. Fontos szempont a hosszú mechanikai és elektromos élettartam, a stabil érintkezőműködés, valamint a kis méret mellett biztosított megfelelő szigetelési távolság is.

A G9KC reléket úgy tervezték, hogy hosszú időn keresztül, nagy kapcsolási ciklusszám mellett is stabil működést biztosítsanak. Ez különösen fontos a nyilvános töltőállomások esetében, ahol a kapcsolási műveletek száma naponta akár több száz is lehet.

A fejlesztés során figyelembe vették az elektromos járművek töltőberendezéseire jellemző üzemi sajátosságokat, így a relék kialakítása hozzájárul a rendszer magas rendelkezésre állásához és üzembiztonságához.

Nemzetközi szabványoknak megfelelő biztonság

Az elektromos mobilitás egyik legfontosabb követelménye a szabványoknak való megfelelés. A különböző országokban telepített töltőállomásoknak számos nemzetközi előírást kell teljesíteniük, ezért a beépített alkatrészek tanúsítása kiemelt jelentőségű.

A G9KC relécsalád megfelel az IEC 61851-1 és IEC 62955 szabványok előírásainak, amelyek az elektromos járművek váltakozó áramú töltőrendszereire vonatkoznak. A segédérintkezővel rendelkező kivitelek ezen túlmenően teljesítik az IEC 60947-4-1 szabvány F.7.2 pontjának követelményeit is.

A termékek UL, C-UL, TÜV és CQC tanúsítványokkal is rendelkeznek, amelyek igazolják, hogy a relék megfelelnek az észak-amerikai, európai és ázsiai piacokon előírt biztonsági és minőségi követelményeknek.

Nemcsak elektromos autótöltőkhöz

Bár a G9KC sorozatot elsősorban elektromos járművek AC töltőállomásaihoz fejlesztették, alkalmazási területe ennél lényegesen szélesebb.

A relék kiválóan alkalmazhatók háromfázisú szünetmentes tápegységekben (UPS), ahol a nagy kapcsolási megbízhatóság alapvető követelmény. Hasonlóan jól használhatók fotovoltaikus inverterekben, energiatároló rendszerekben, ipari frekvenciaváltókban, valamint különféle teljesítményelektronikai berendezésekben.

Az ipar villamosításának előretörésével egyre több olyan alkalmazás jelenik meg, ahol nagy teljesítményű, ugyanakkor kis helyigényű relékre van szükség. A G9KC család ezekben a rendszerekben is hosszú távon megbízható működést kínál.

A jövő infrastruktúrájának fontos eleme

Az elektromos közlekedés fejlődésével párhuzamosan folyamatosan növekszik az igény a nagy teljesítményű, intelligens és megbízható töltőberendezések iránt. Ezek üzembiztonsága nagymértékben függ az alkalmazott kapcsolástechnikai elemek minőségétől, hiszen a relék közvetlenül befolyásolják a rendszer megbízhatóságát, élettartamát és biztonságát.

Az Omron G9KC relécsalád korszerű konstrukciójával, 40 A kapcsolási képességével, széles üzemi hőmérséklet-tartományával, kompakt méretével és a nemzetközi szabványoknak megfelelő tanúsítványaival jól illeszkedik az e-mobilitás gyorsan fejlődő követelményeihez. A termékcsalád nemcsak a jelenlegi töltőinfrastruktúra fejlesztésében jelenthet megbízható megoldást, hanem az energiatárolás, az ipari automatizálás és a villamosenergia-rendszerek következő generációjának kialakításában is fontos szerepet tölthet be.
